Prinsip Kerja Motor DC

Prinsip kerja motor DC adalah jika arus lewat pada suatu konduktor, Timbul medan magnet di

sekitar konduktor. Medan magnet hanya terjadi di sekitar sebuah konduktor jika ada arus mengalir pada konduktor tersebut. Arah medan magnet di tentukan oleh arahaliran arus pada konduktor.

dapat dilihat dibawah ini :

Gambar Arah Medan Magnet

Pada motor DC, daerah kumparan yang dialiri arus listrik akan menghaasilkan medan magnet

yang melingkupi kumparan jangkar dengan arah tertentu. Konversi dari energi listrik menjadi energi mekanik (motor) maupun sebaliknya berlangsung melalui medan magnet, dengan demikian medan magnet disini selain berfungsi sebagai tempat untuk menyimpan energi, sekaligus sebagai tempat berlangsungnya proses perubahan energi.

  Agar proses perunbbahan energi mekanik dapat berlangsung secara sempurna, maka tegangan

sumber harus lebih besar dari pada tegangan gerak yang disebabkan reaksi lawan. dengan memberi arus pada kumparan jangkar yang dilindungi oleh medan maka menimbulkan perputaran pada motor.

           Untuk menentukan arah putaran motor digunakan kaedah Flamming tangan kiri. kutub-kutub magnet akan menghasilkan medan magnet dengan arah dari kutub utara ke kutub selatan. Jika medan magnet memotong sebuah kawat penghantar yang dialiri arus searah dengan empat jari, maka akan timbul gerak searah ibu jari. Gaya ini disebut gaya Lorenz, yang besarnya sama dengan F. Prinsip motor adalah aliran arus didalam penghantar yang berada didalam pengaruh medan magnet akan menghasilkan gerakan. Besarnya gaya pada penghantar akan bertambah besar jika arus yang melalui penghantar bertambah besar.

Motor DC 24 Volt

A. Pengertian Motor DC 24 Volt

Sebuah motor listrik mengubah energi listrik menjadi energi mekanik. Kebanyakan motor listrik

beroperasi memaluli interaksi medan magnet dan konduktor pembawa arus untuk menghasilkan kekuatan, meskipun motor elektrostatik. Proses sebaliknya, mengasilkan energi listrik dan energi mekanik, yang dilakukan oleh generator seperti alternator, atau dinamo. masih banyak lagi jenis motor yang di jalankan sebagai generator, dan sebaliknya. Motor listrik dan generator yang sering disebut sebagai mesin mesin listrik.

 Gambar Motor  24 Volt

Motor listrik DC (arus searah) merupakan salah satu dari motor DC. Mesin arus searah dapat

berupa generator DC atau motor DC. Generator DC alat yang mengubah energi mekanik menjadi energi listrik DC. Motor DC alat yang mengubah energi motor DC menjadi energi mekanik putaran. Sebuah motor DC dapat di fungsikan sebagai generator atau sebaliknya generator DC dapat di fungsikan sebagai motor DC.

Pada motor DC kumparan medan disebut stator (bagian yang tidak berputar) dan kumparan

jangkar disebut rotor (bagian yang berputar). jika terjadi putaran pada kumparan jangkar dalam pada medan magnet, maka akan timbul tegangan (GGL) yang berubah-ubah arah pada setiap setengah putaran, sehingga merupakan tegangan bolak balik.

Prinsip dari arus searah adalah membalik phasa negatif dari gelombang sinusoidal menjadi

gelombang yang mempunyai nilai positif dengan menggunakan komutator, dengan demikian arus yang berbalik arah dengan kumparan jangkar yang berputar dalam medan magnet dihasilkan tegangan (GGL).

 B. Bagian-bagian Motor DC 24v

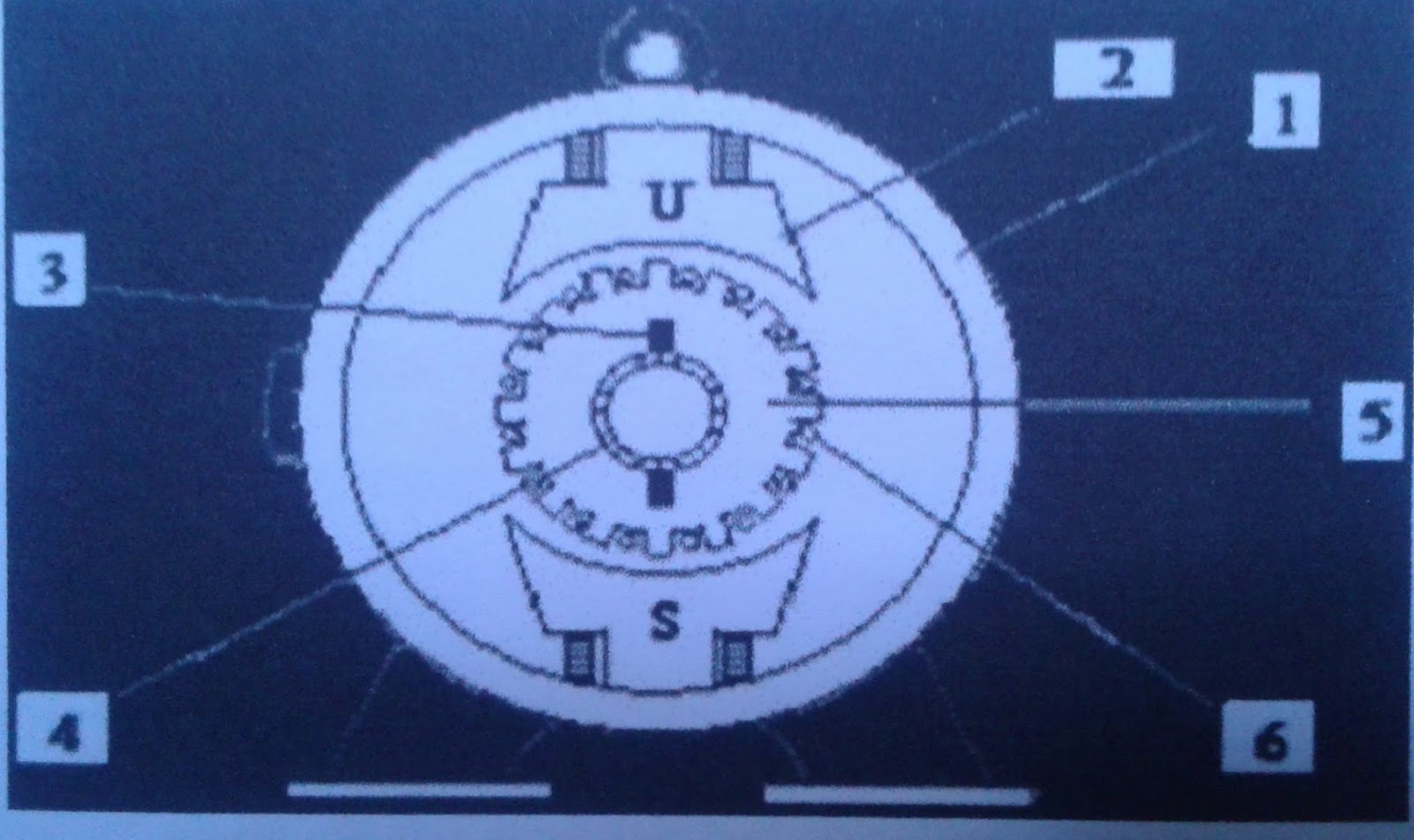

Gambar Bagian-bagian Motor

1. Badan Mesin

   Badan mesin ini berfungsi sebagai tempat mengalirnya fluks magnet yang dihasilkan kutub magnet,

sehingga harus terbuat dari bahan ferromagnetik. Fungsinya lainya adalah untuk meletakkan alat-alat tertentu dan mengelilingi bagian-bagian dari mesin, sehingga harus terbuat dari bahan yang benar-benar kuat, seperti dari besi tuang dan plat campuran baja.

2. Inti kutub magnet dan belitan penguat magnet

          Inti kutub magnetdan belitan penguat magnet berfungsi untuk mengalirkan arus listrik agar dapat terjadi proses elektromagnetik. Adapun aliran fluks magnet dari kutub utara melalui celah udara yang melewati badan mesin.

3. Sikat-sikat

          Sikat sikat ini berfungsi sebagai jembatan bagi aliran arus jangkar dengan bebas, dan juga memegang peranan penting untuk terjadinya proses komutasi.

4. Komutator

      Komutator ini berfungsi sebagai penyearah mekanik yang akan dipakai bersama-sama dengan sikat.

 Sikat-sikat ditempatkan sedemikian rupa sehingga komutasi terjadi pada saat sisi kumparan berbeda.

5. Jangkar

Jangkat dibuat dari bahan ferromagnetik dengan maksud agar kumparan jangkar terletak dalam

daerah induksi magnetiknya besar, agar GGL induksi  yang di hasilkan dapat bertambah besar.

6. Belitan jangkar

    Belitan jangkar merupakan bagian yang terpenting pada mesin arus searah, berfungsi untuk tempat

timbulnya tenaga putar motor.
